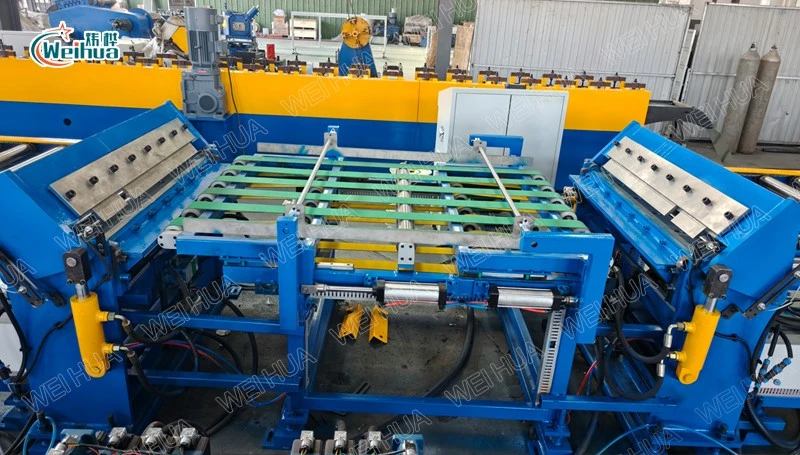

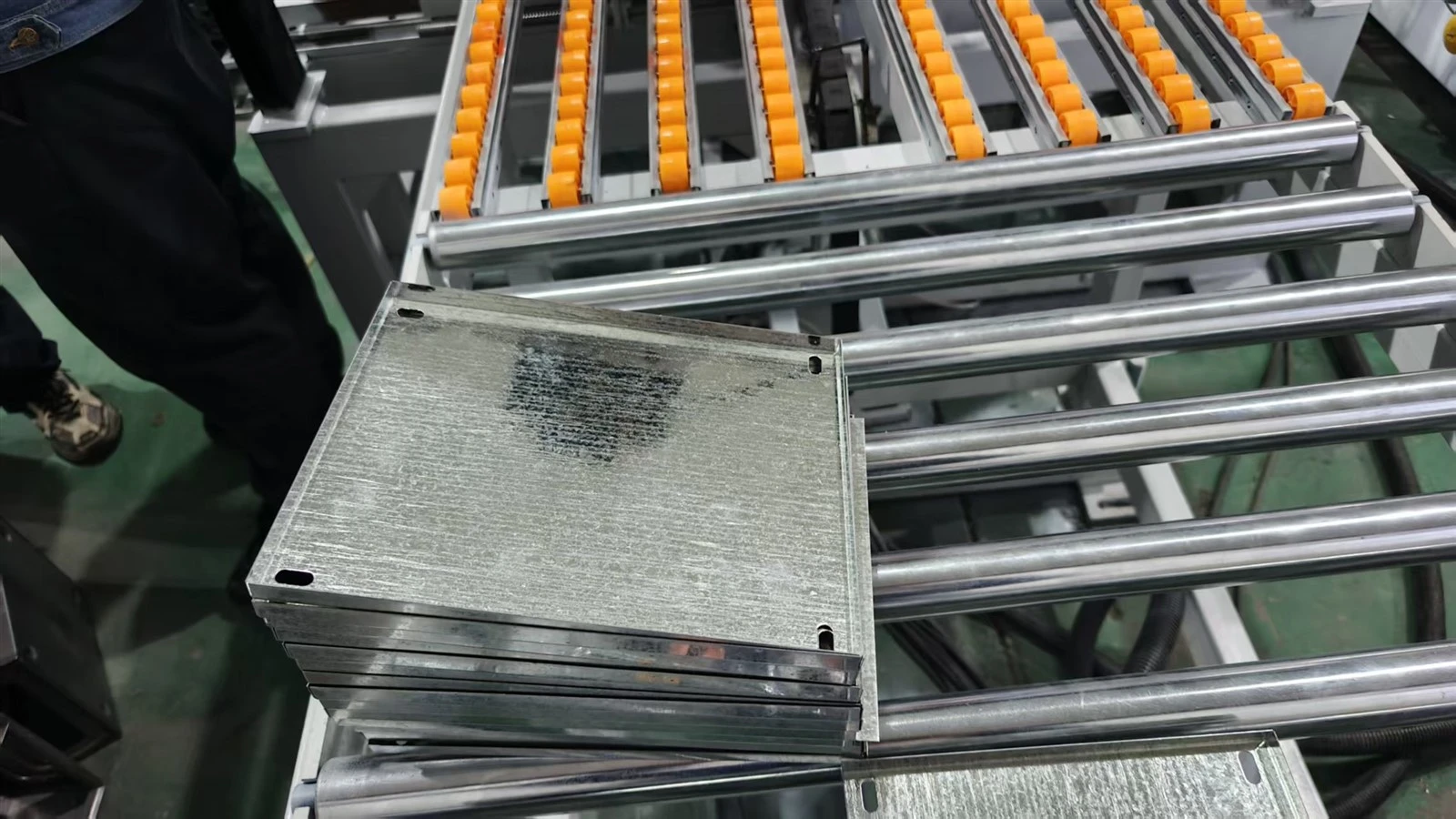

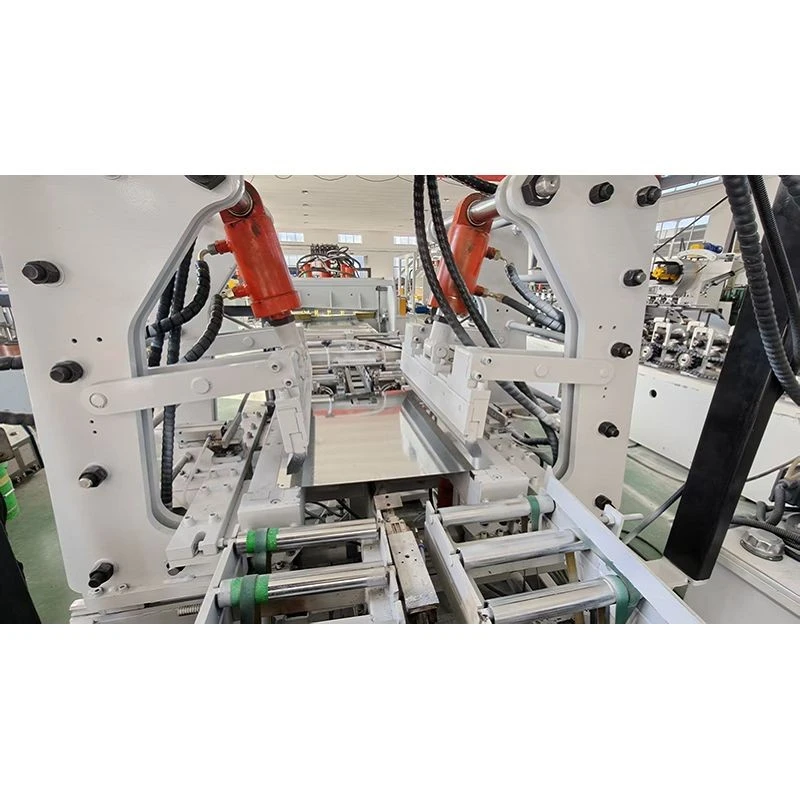

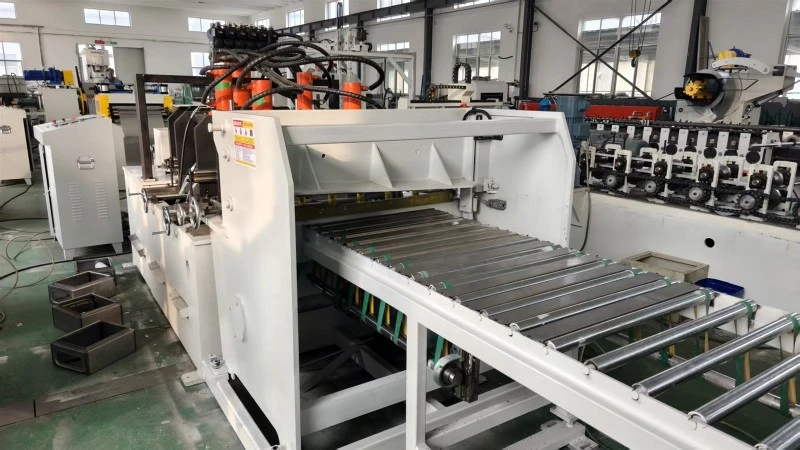

Stroj na tvárnenie panelov dverí požiarnej skrine
Stroj na tvárnenie panelov dverí požiarnych skríň je hlavným valcovacím zariadením vo výrobnej linke na výrobu panelov dverí požiarnych skríň. Je špeciálne navrhnutý tak, aby nepretržite vytváral výstužnú rebrovú štruktúru a obrys ohýbaného okraja dverového panelu požiarnej skrine prechodom oceľových pásov cez niekoľko progresívnych valcovacích priechodov. Zariadenie používa kalené valčeky Cr12 (HRC58 stupňov -62 stupňov ), riadenie PLC, pohon na konverziu frekvencie, výkon 30 kW, rýchlosť 0-4 kusy/minútu a dokáže spracovať plechy s hrúbkou 0,5-1,5 mm a šírkou 100-1000 mm, čím sa zabezpečí vysoko presná inštalácia prírezov sklenených panelov a ohýbanie sklenených výplní.
Technické špecifikácie
|
Názov produktu |
Stroj na tvárnenie panelov dverí požiarnej skrine |
|
|
Špecifikácia materiálu |
Q235 |
|
|
Rýchlosť výroby |
0-4 ks/min |
|
|
Metóda rezania |
Stroj na strihanie |
|
|
Parametre napätia |
380V/415V, 50Hz, 3-fázové |
|
|
Elektrické ovládanie |
PLC |
|
|
Hnací motor |
Pohon motora s premenlivou frekvenciou |
|
|
Hrúbka pásu |
0,5-1,5 mm (prispôsobené podľa požiadaviek zákazníka) |
|
|
Šírka pásu |
100-1000 mm |
|
|
Materiál rolky |
Cr12, kalené HRC58 stupňov -62 stupňov |
|
|
Typ hydraulického oleja |
46# Hydraulický olej |
|
|
Typ prevodového oleja |
18# Prevodový olej |
|
|
Celkový výkon motora |
30 kW |
|
|
Tolerancia rezného rozmeru |
Menšie alebo rovné ±0,5 mm (dĺžka menšia alebo rovná 3000 mm) |
|
|
Materiál rezacej matrice |
Cr12MoV |
|
|
Zdroj vzduchu |
0,5 m³/min; Tlak: 0,7 MPa |
|
Výhody produktu
I. Viac-prechodové progresívne valcovanie pre ploché, -nedeformované tenké-plechové panely dverí
Dvierkové panely krbových skríň bežne používajú 0,5-1,0 mm tenké dosky, ktoré sú náchylné na zvlnené okraje a deformáciu počas tvarovania. Zariadenie využíva viac-prechodový proces progresívneho valcovania s rovnomerne rozloženou deformáciou v každom prechode. Oceľový pás sa postupne deformuje, čím sa zabráni koncentrácii napätia na povrchu dosky spôsobenej naraz veľkou deformáciou. To zaisťuje dobrú rovinnosť a rovné hrany a poskytuje plochý základ pre následnú montáž sklenených okien.
II. Valčeky tvrdené Cr12 pre nulové škrabance na povrchu dosky
Ako vonkajší komponent požiarnej skrine vyžaduje dverový panel vysokú kvalitu povrchu. Valčeky sú vyrobené z ocele Cr12 s tvrdosťou HRC58 stupňov -62 stupňov a povrch je presne brúsený pre vynikajúcu hladkosť. Valčeky účinne chránia povrch platne pri prechode tenkej platne, pričom galvanizovaná vrstva zostáva bez škrabancov a priehlbín. Po vytvarovaní môže byť priamo striekaný bez brúsenia alebo opravy.
III. Jedno-formovanie skladania okenného rámu
Pri inštalácii sklenených okien na výplne dverí požiarnej skrine potrebuje okenný rám polohovaciu skladaciu alebo prírubovú konštrukciu. Zariadenie vytvára ohybovú hranu na inštaláciu okenného rámu v jednom kroku počas procesu valcovania. Uhol ohybovej hrany je presný a šírka je konzistentná a pevne zapadá do štandardného profilu okenného rámu, čím sa eliminuje potreba následného sekundárneho spracovania ohybovej hrany.

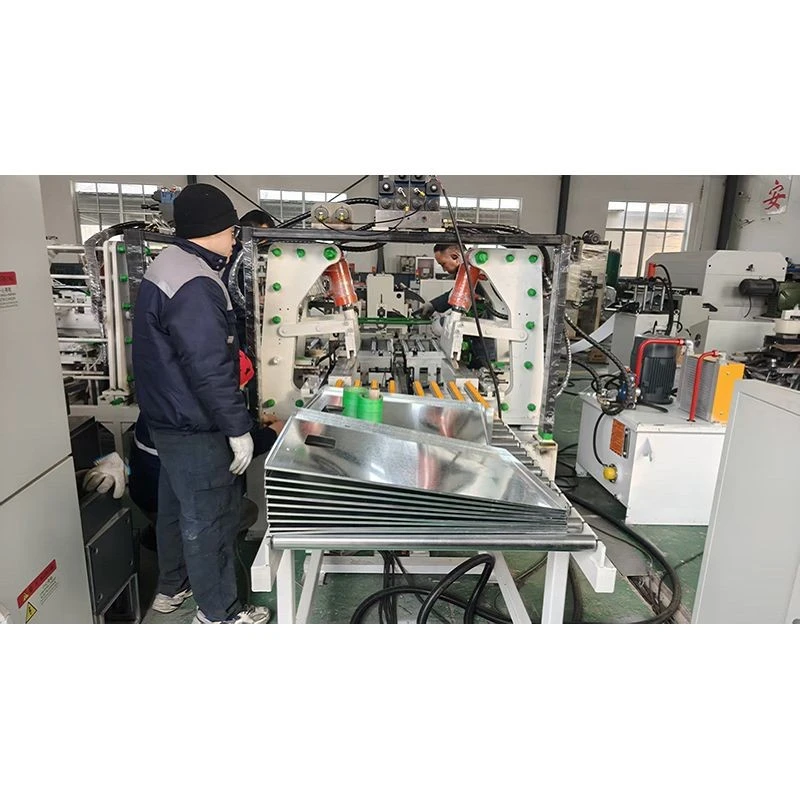

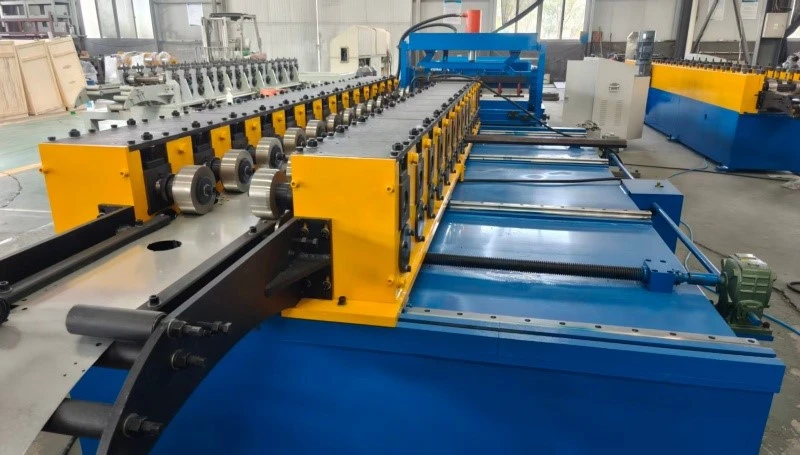

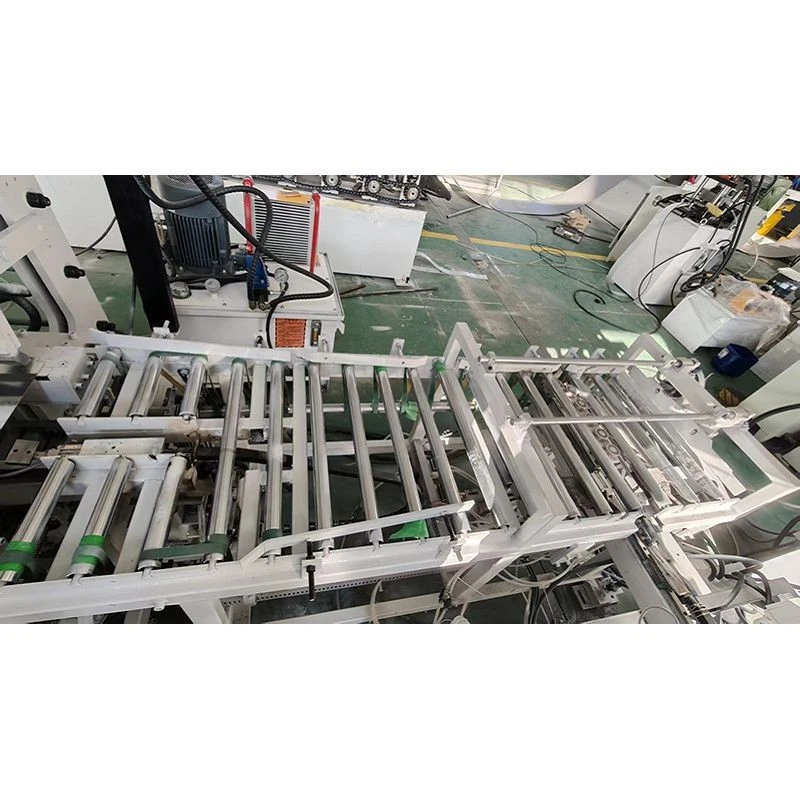

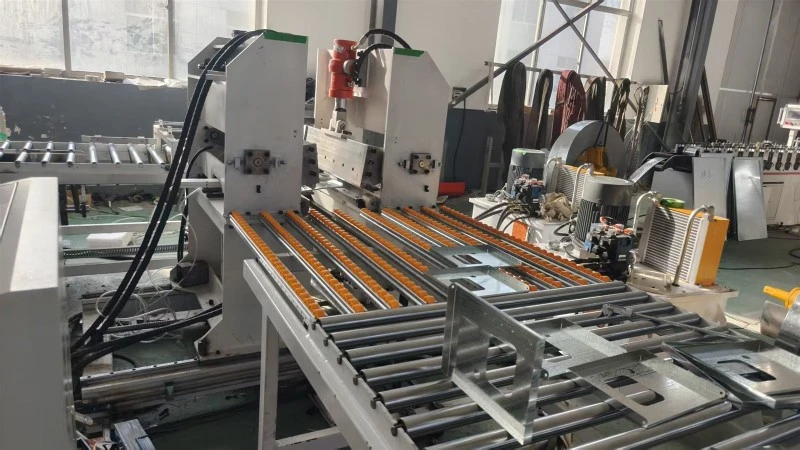

Továrenské fotografie

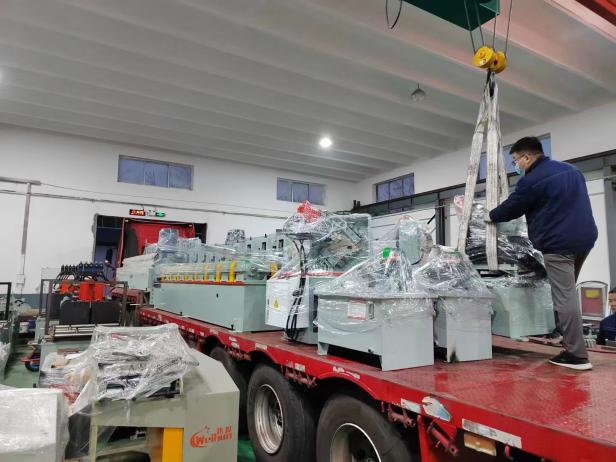

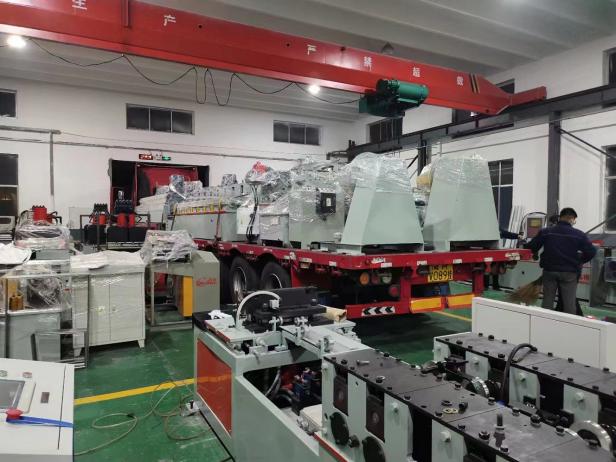

Prepravné fotografie
Návšteva zákazníka
FAQ
Otázka: Ste továreň alebo obchodná spoločnosť?
Odpoveď: Sme továreň v meste Weifang v Číne. Má viac ako dvadsať sád moderného vybavenia vrátane nového presného obrábacieho centra, NC sústruhov, CNC drôtových EDM strojov a veľkej testovacej platformy automobilového profilu. Môžete kedykoľvek navštíviť našu továreň.
Otázka: Musím pri výmene zariadenia vymeniť valčeky, aby som vyrobil dverové panely s rôznymi špecifikáciami?
Odpoveď: Pre rovnaký typ dverných panelov s rôznymi šírkami a hrúbkami môžete jednoducho upraviť rozdelenie a jemné{0}}doladenie parametrov.
Otázka: Zostanú na zadnej strane dverného panelu nejaké stopy po vytvorení výstužných rebier?
Odpoveď: Nie. Zariadenie používa na tvarovanie podporné valčeky a zadná strana výstužných rebier má zodpovedajúcu podporu počas tvarovania, takže nevzniknú žiadne preliačiny ani stopy. Predná strana dverného panelu je plochá a spevňujúce rebrá na zadnej strane sú jasne viditeľné. Predný aj zadný vzhľad spĺňajú požiadavky na výplne požiarnych dverí.
